【色母粒产业网】10月8日消息，随着冬季的临近，聚丙烯(PP)材料因其分子链的刚性特质及较低的玻璃化温度(约0℃)，在低温环境下的韧性表现成为业界关注的焦点。本报道将深入探讨提升透明PP制品在低温条件下韧性的几种创新策略。
在面对聚丙烯基材的选择时，市场主流的透明PP制品原料，如T30S、L5E89、V30G及Z30S等，主要分为均聚聚丙烯与无规共聚聚丙烯两大类。其中，无规共聚聚丙烯通过丙烯与微量乙烯的共聚反应，有效降低了材料的结晶度，同时借助乙烯的优异低温韧性，使得该类型聚丙烯在低温环境下展现出更出色的韧性表现。将这两种聚丙烯原料进行科学配比，虽能在一定程度上提升制品的低温韧性和抗跌落性能，但受限于无规共聚聚丙烯自身低温韧性的提升幅度，其在极端低温下的表现仍有待加强。此时，特定增韧剂的引入便显得尤为重要。据色母粒产业网了解，不同厂家生产的T30S因等规度指数的差异，其韧性表现也各不相同，而高熔融指数的均聚聚丙烯相较于低熔融指数者，韧性则略显不足。

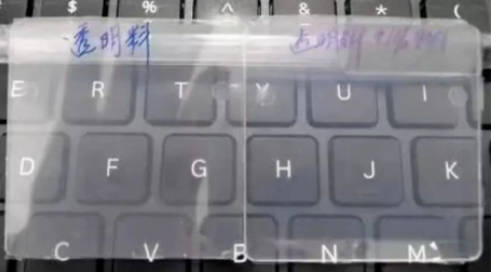

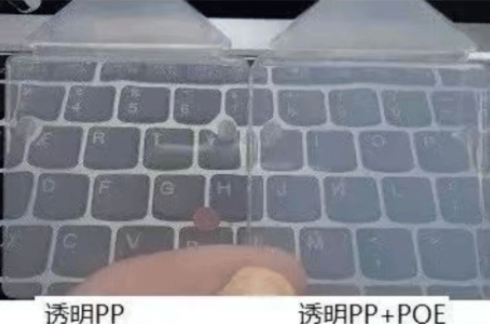

谈及增韧剂，市场上虽不乏适用于聚丙烯的增韧剂产品，如PE、POE、EPDM及SBS橡胶等，但多数增韧剂在提升韧性的同时，会对制品的透明度和光泽度造成不利影响。这主要归因于增韧剂颗粒与透明PP基材间折光指数的差异，导致光线在界面处发生折射与散射，降低了光的透射率。值得注意的是，不同增韧剂因其化学结构、玻璃化温度、与PP的相容性以及分散性的不同，增韧效果亦有所差异。例如，LLDPE虽增韧效果有限，需高添加量方能达到预期，但对制品透明性影响显著;而POE增韧剂，凭借其与PP的良好相容性及低至-60℃的玻璃化温度，虽对透明性有一定影响，却展现出了卓越的增韧效能。
除了材料选择与增韧剂的应用，产品设计的优化同样是提升PP制品低温韧性的关键一环。厚度不均、边角设计、卷边现象以及加强筋的设置，均可能在制品生产及变形过程中引发较大的内应力，进而削弱产品的韧性和抗跌落性能。
最后，成型工艺的优化亦不容忽视。即便材料配方相同，成型工艺的差异也会直接影响PP制品中的残余内应力，进而影响其抗跌落性能。内应力越大，产品的抗跌落性越差，而内应力的产生与产品和成型工艺紧密相关。因此，通过精细调整成型工艺参数，可有效降低内应力，进一步提升PP制品在低温环境下的韧性表现。
